一.產品簡介：

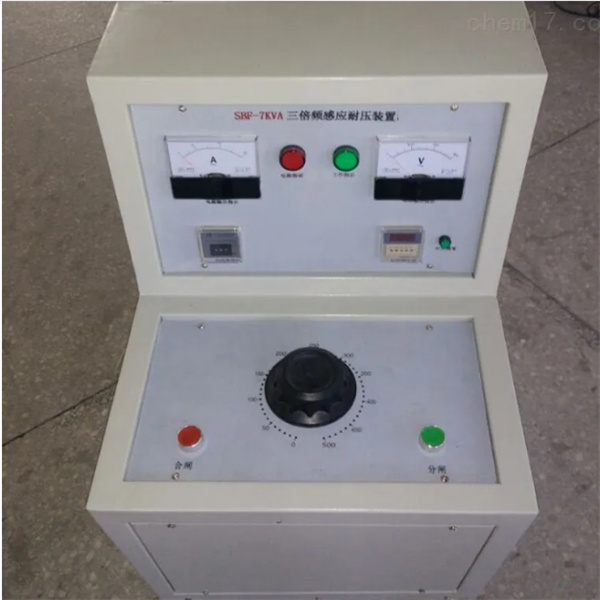

HTSP三倍頻感應耐壓試驗裝置是本公司根據中國標準《GB311.1 - 97》，為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計的，變壓器繞組的匝間、層間、段間及相間絕緣的縱絕緣感應耐壓試驗，變壓器和互感器的感應耐壓試驗，廣泛用于電力系統中的互感器，變壓器，發電機等電力設備，35-220KV等級電壓互感器，變壓器的交流耐壓試驗，或變配電站進行預防性絕緣耐壓試驗，從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；
感應耐壓試驗裝置采用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口接成三角形的次級繞組中的基波電勢（正序向量）的向量和為0，而開口兩端應出同相的150Hz三次諧波（零序）。
二.三倍頻感應耐壓試驗裝置技術指示：
1. 輸入電壓380V 50Hz 正弦波
2. 輸出電壓300V 150Hz 波形失真≤5％
3. 輸出電量3KVA 5KVA 10KVA 20KVA（可根據客戶需求進行定制）
4. 空載運行時間≤5分鐘
5. 負載運行時間40 – 60S
三.使用環境：
1. 海拔高度：≤1000m
2. 環境濕度：-10 -- +40℃
3. 相對濕度：≤95％
4. 周圍無水蒸汽，腐蝕性氣體及易爆炸性介質。
|
