產品簡介：
YD型工頻耐壓測試儀是發電廠、供電局及科研單位等廣大用戶的用來做交流耐壓試驗的基本試驗設備，通過了國家質量監督局的標準,用于對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

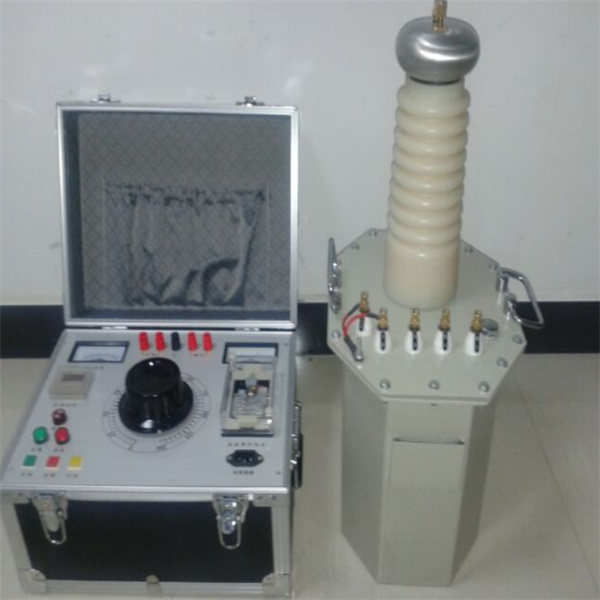

工頻耐壓測試儀采用鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10KVA以上的試驗變壓器裝有可移動的鐵輪。
產品別稱：
工頻耐壓儀，工頻耐壓試驗裝置，工頻耐壓機，工頻試驗變壓器
產品特點：
1．緣結構方面，根據變壓器油“距離效應”原理，采用多層次絕緣，把變壓器內的內絕緣分割成多路油道，從而提高絕緣程度，縮小了體積。
2．解決了TDM系列變壓器的滲漏油問題，由于TDM系列變壓器無儲油器，所以當氣溫過高時，油膨脹后從油咀滲漏出來，而該系列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具有裝硅堆．短路桿和串激桿等功用外，還相當于變壓器儲油器。
3．采用金屬固定引線和均壓，從而消除了放電現象。
4．漬箱結構緊湊，外觀新穎，體積�。亓枯p。
5．鐵芯為單框芯式，使用DQ型，0.30mm冷軋取向硅鋼片疊成，用新的特殊材料予以緊固，取代了傳統的穿芯螺桿。線圈為同心圓筒．多層塔式結構。
技術參數：
型 號
容量
(KVA)
高壓電壓
（KV）
高壓電流
（mA)）
低壓輸入
變比
(高/儀)
溫升℃
(30分鐘)
電壓(V)
電流(A)
YD-5/50
5
50
100
200
25
500
10
YD-10/50
10
50
200
200
50
500
10
YD-20/50
20
50
400
400
50
500
10
YD-20/25
20
25
800
400
500
10
YD-30/50
30
50
600
400
75
500
10
YD-50/50
50
50
1000
400
125
500
10
YD-5/100
5
100
50
200
25
1000
10
YD-10/100
10
100
100
200
50
1000
10
YD-20/100
20
100
200
400
50
1000
10
YD-30/100
30
100
300
400
75
1000
10
YD-50/100
50
100
500
400
125
1000
10
YD-20/150
20
150
133
400
50
1500
10
YD-30/150
30
150
200
400
75
1500
10
YD-50/150
50
150
333
400
125
1500
10
YD-100/150
100
150
667
400
250
1500
10
YD-50/200
50
200
250
400
125
1000
10
YD-100/200
100
200
500
400
250
2000
10
YD-150/200
150
200
750
400
395
2000
10
YD-200/200
200
200
1000
400
375
2000
10
YD-300/200
300
200
1500
400
750
2000
10
YD-50/300
50
300
170
400
125
3000
10
YD-100/300
100
300
333
400
250
3000
10
YD-150/300
150
300
500
400
375
3000
10
注：該系列產品中有200V抽頭，可二臺或三臺串級成100KV、150KV、200KV、300KV及更高的高電壓。根據用戶需要，在高壓繞組中可抽出5 – 15KV的中壓抽頭，供高壓電機作交流耐壓試驗。 |
