一、概述
繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的安全運行。
本公司開發生產的系列ZGY-III變壓器直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種類型變壓器和互感器的直流電阻。極大的方便了工作人員的使用。
二、安全措施
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、 陽光直射等場所使用。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、測試完畢后先關閉電源，再拆除測試線。
7、測量無載調壓變壓器，一定要等放電指示停止后，切換檔位。
8、在測試過程中，禁止移動測試夾和供電線路。
三、變壓器直流電阻測試儀性能特點及技術指標
1. 輸出電流及量程：輸出電流：0-10A,量程10mW-80KW。
電流
量程
電流
量程
10A
0.5mW-600mW
0.5A
1W-12W
5A
1mW-1.2W
0.2A
3W-30W
2A
10mW-3W
20mA
25W-300W
注：超出以上量程請用自動測試功能。
2. 測試精度: 0.2% 最高分辨度： 0.1mW。
3. 儀器采用65K真彩色液晶顯示，中文菜單提示，操作方便。
4. 具有大容量存儲功能，可存儲2000條測試記錄，
5. 工作電源： AC220V±10﹪�！�
6. 工作溫度：﹣10℃～40℃�！ �
7. 工作濕度：環境濕度＜80%RH 。
8. 儀器重量：3㎏。

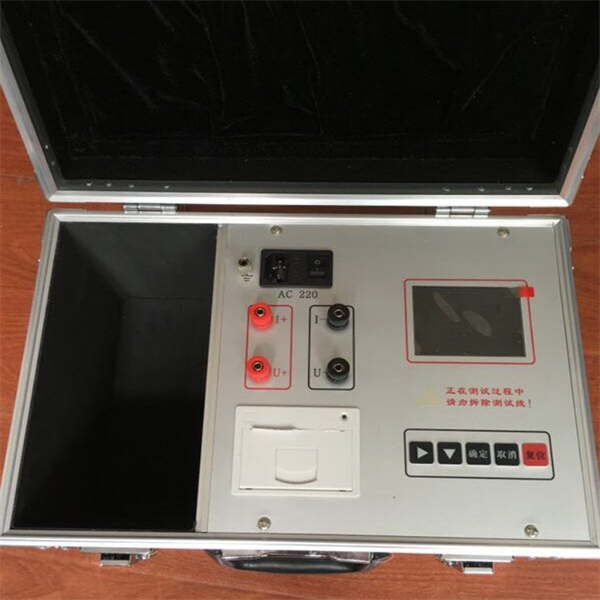

四、系統介紹
1. AC220 電源插座，自帶開關及保險倉
2. 接地柱： 地線接線端子
3. I+ I-：輸出電流端子
4. V+ V-：采樣電壓端子
5. “▲”、“▼”、“3”、“4”選擇按鍵，“3”復用“保存”功能。
6. 確認鍵：確認當前選擇，在測試狀態下，按確認鍵打印數據。
7. 取消鍵：按下此鍵，菜單返回上一級。
8. 復位鍵：測試完畢或中斷工作，按下此鍵儀器回到初始狀態。
五、注意事項
1 使用前，儀器的接地端子必須良好接地。
2 測試過程中如遇到外部突然斷電，請不要立即拆除測試線，待儀器放電完畢后方可拆除。
3 對于有載調壓變壓器的測試，可一次供電完成。儀器程序設計允許在某一分接測完后，把分接開關倒至下一分接，儀器將進入下一分接的測量。
4 對于無載調壓變壓器，某一分接測試完成后，需按取消或復位鍵使系統放電，待放電完畢后方可倒換開關，進行下一次測量。
六、常見問題及解決方法
如下表
常見故障
故障分析
開機無顯示
1）電源插座保險管損壞
2）儀器內部插件松動
3）計算機板故障
顯示“超量程或線路未接好”
1）儀器電源故障 2）A/D板故障
3）測試線接觸不良或未形成回路
七、裝箱清單
直阻儀主機
壹臺
專用測試電纜
壹套
三芯電源線
保險絲（2A）
壹條
貳只
打印紙
壹卷
操作手冊
壹本
|
