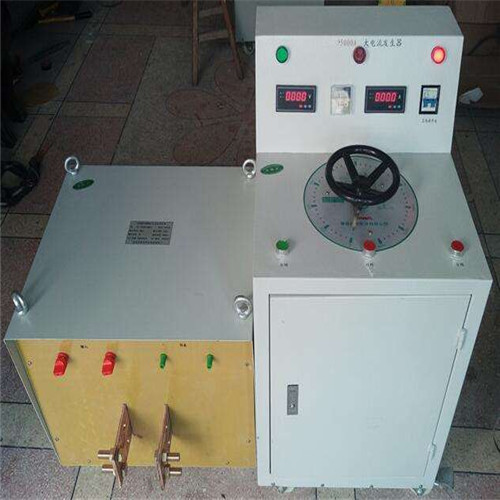

2000A大電流發生器產品別稱:升流器、大電流測試設備、大電流試驗裝置、大電流發生器
一、概述：
DDG系列大電流發生器是根據電力部門和工礦企業在電氣設備試驗如：各種開關，電流互感器和其它電器設備作電流負載試驗及溫升試驗而專門設計制造的專用設備。
本系列產品視產品體積、重量采用分體/一體式結構，具有輸出電流無極調整，電流上升平衡、負荷變化范圍大、工作可靠、操作簡便、安全等特點。是工礦企業進行升流或溫升試驗較理想的設備。
二、主要技術參數：
注：“升流器額定輸出：中，左邊為串聯，右邊為并聯輸出參數
該設備容量是按5分鐘短時工作制設計，如用于斷續工作時，通電時間應小于2.5分鐘，工作周期應大于10分鐘為宜，其規格及技術參數如下：
|
型號規格 |
容量
（KVA） |
初 級 |
次 級 |
外形尺寸
長×寬×高 |
重量
kg |
結構
形式 |
|
V1 |
A1 |
V2 |
A2 |
|
DDG-500 |
3 |
220 |
15 |
6 |
500 |
430×338×550 |
45 |
一體 |
|
DDG-1000 |
6 |
220 |
27 |
6 |
1000 |
500×380×600 |
65 |
一體 |
|
DDG- 2000 |
12 |
380 |
31.6 |
6 |
2000 |
580×400×750 |
105 |
一體 |
|
DDG- 2500 |
15 |
380 |
39.5 |
6 |
2500 |
600×430×790 |
145 |
一體 |
|
DDG- 4000 |
24 |
380 |
63 |
6 |
4000 |
640×450×820 |
180 |
一體/分體 |
|
DDG- 5000 |
30 |
380 |
79 |
6 |
5000 |
600×430×900
300×500×500 |
145
135 |
分體 |
|
DDG- 6000 |
36 |
380 |
95 |
6 |
6000 |
600×430×900
300×500×500 |
150
140 |
分體 |
|
DDG- 8000 |
48 |
380 |
126 |
6 |
8000 |
600×450×950
350×550×550 |
180 |
分體 |
|
DDG- 10000 |
60 |
380 |
158 |
6 |
10000 |
800×600×1100
380×550×600 |
200 |
分體 |
三、使用環境：
1、工作電源：220V/380V ±10% 50HZ
2、環境溫度：—10℃—40℃
3、產品周圍應無嚴重影響變壓器絕緣的氣體蒸氣，化學性沉積灰塵、污垢及其它爆炸性介質的場所。
四、工作原理：
本系列產品按入工作電源后，通過調整調壓器輸出電壓以獲得試驗所需的大電流。
五、使用方法及注意事項：
1、按電氣原理圖接好工作線路。變壓器外殼，操作臺等必須良好接地。
2、接通電源，操作臺上的綠色指示燈亮。按下啟動按鈕，紅色指示燈亮，此時升流器等待升流。
3、順時針均勻旋轉調壓器，注意操作臺上輸出電流指示直到所需的大電流，為了保證測試精度，可在儀表接線柱上串接一標準電流表。
4、試驗過程中，一旦發現不正常現象，應立即切斷電源，查明原因后再進行試驗。
5、試驗完畢，必須將調壓器回零，按停止按鈕切斷電源，切斷工作電源，方可拆除試驗接線，以保證安全。
六、注意事項：
1、本設備是為短時間的工作而設計的，所以不允許長時間在額定容量下工作，特別不允許超過額定電流運行，以防過熱，其時間如下：
|
負載情況（占額定%） |
zui大持續運行時間（秒） |
|
100 |
300 |
|
85 |
900 |
|
75 |
1800 |
2、新安裝和長時間不用的變壓器，運行前用1500兆歐表測量線圈之間和線圈對地的絕緣電阻，其電阻值不低于0.5兆歐時，方可使用。
3、使用中升流變壓器和操作臺必須可靠接地，以保證安全。
4、使用時應緩慢均勻升流，搬運時應避免過大的震動。
5、調壓器與電刷接觸表面應保持清潔，視情況用90%酒精蘸棉紗擦拭干凈。
6、本設備應置于清潔、通風、干燥和室內保存。
七、設備成套性：
1、操作臺 一臺
2、升流變壓器一臺
3、產品合格證一份
4、產品使用說明書一份
|
