一.設計用途

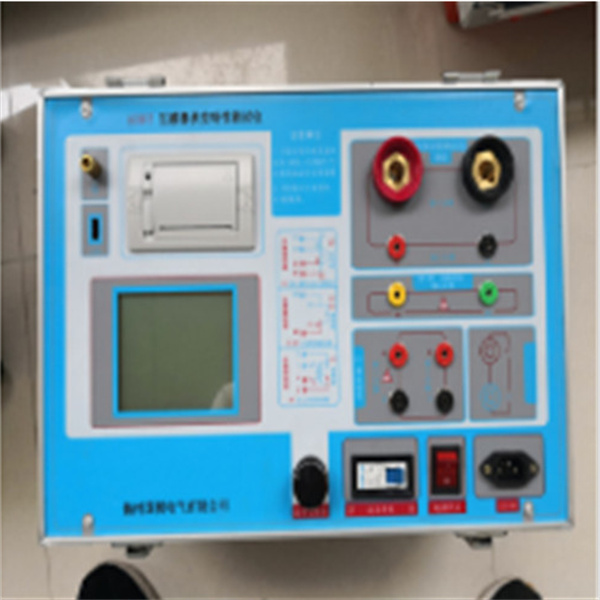

HTHGY-B全自動互感器伏安特性測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
二.參考標準
GB 1207-2006、GB 1208-2006
三.主要特征
• 支持檢測CT和PT
• 滿足 GB1207、GB1208等規(guī)程要求.
• 無需外接其它輔助設備，單機即可完成所有檢測項目.
• 自帶微型快速打印機、可直接現場打印測試結果.
• 采用智能控制器，操作簡單.
• 大屏幕液晶，圖形化顯示接口.
• 按規(guī)程自動給出CT/PT（勵磁）拐點值.
• 自動給出5%和10%誤差曲線.
• 可保存3000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
• 小巧輕便≤22Kg，非常利于現場測試.
四．測試儀主要測試功能：（見表1）
CT（保護類、計量類）
PT
• 伏安特性（勵磁特性）曲線
• 伏安特性（勵磁特性）曲線
• 自動給出拐點值
• 自動給出拐點值
• 自動給出5%和10%的誤差曲線
• 變比測量
• 變比測量
• 極性判斷
• 比差測量
• 比差測量
• 相位（角差）測量
• 相位（角差）測量
• 極性判斷
• 交流耐壓測試
• 一次通流測試
• 二次負荷測試
• 交流耐壓測試
• 二次繞組測試
• 二次負荷測試
• 鐵心退磁
•二次繞組測試
• 鐵心退磁
五. 測試儀主要技術參數： （見表2）
項 目
參 數
工作電源
AC220V±10% 、50Hz
設備輸出
0～2500Vrms， 5Arms（20A峰值）
注：0～5A為真實值，大于5A～20A為計算值
大電流輸出
0～600A
勵磁精度
≤0.5%（0.2%*讀數+0.3%*量程）
二次繞組
電阻測量
范圍
0.1～300Ω
精度
≤0.5%（0.2%*讀數+0.3%*量程）
二次實際
負荷測量
范圍
5～1000VA
精度
≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA
相位測量
（角差）
精度
4min
分辨率
0.1min
比差
精度
0.05%
CT
變比測量
范圍
≤25000A/5A（5000A/1A）
精度
≤0.5%
PT
變比測量
范圍
≤500KV
精度
≤0.5%
工作環(huán)境
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
尺寸、重量
尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg
|
