1、用途
1．1HT2900B變壓器綜合測試臺滿足2000kVA/10kV以下電力變壓器的直流電阻、變比組別、空負載、工頻耐壓、倍頻感應耐壓、溫升等試驗。
2、主要功能及特點：
2．1變壓器綜合測試臺是測量變壓器直流電阻、變比組別、空負載、工頻耐壓控制、倍頻感應耐壓控制于一體的專用測試設備。
2．2采用數字技術，結構緊湊、功能齊全、精度高、測試簡便等特點。
2．3變壓器綜合試驗臺升壓方式采用電動，配備感應調壓器具有試驗容量大，升壓平穩等功能。
2．4具有多種保護功能，大大減輕了試驗人員的工作量，提高了工作效率。
3、主要技術條件和參數：
3．1環境溫度：0℃～40℃
3．2相對濕度：20%～90%
3．1 工作電源：（三相四線）380V、50Hz±5Hz
3．2輸出電壓：0 ~650V
3．3輸出電流：0 ~ 150A
3．4 z大測量范圍：2000kVA/10kV 電力變壓器
3．5外形尺寸：1800×700×1100（mm）
3．6重 量： 155kg
4、試驗功能：
4．1 直流電阻試驗部分
4．2 變比組別試驗部分
4．3 空載、負載試驗部分
4．4工頻耐壓試驗部分
4．5三相感應耐壓試驗部分
4．6溫升試驗部分
5、設備的成套性：

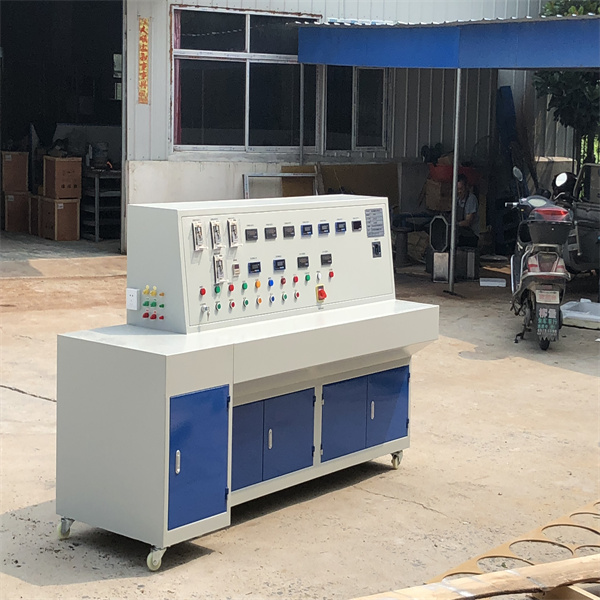

5．1 變壓器特性綜合試驗臺 壹臺；
（含：直流電阻測試儀1臺、變比測試儀1臺、空負載1臺、12路溫度巡檢儀1臺）
5．2三相感應調壓器160KVA 壹臺；
5．3工頻試驗變壓器10KVA/50KV 壹臺；
5．4倍頻發電機組30KVA/800V/100Hz 壹套；
5．5測試線 壹套。
6、空載短路測試儀主要功能特點技術參數：
6．1 采用 320×240點陣帶背光液晶顯示屏,同時顯示單相或三相電壓有效值、電壓平均值、電流有效值、有功功率、功率因數和頻率等18個電參量。
6．2多屏菜單操作, 供用戶選擇, 操作方便, 并自動計算各參數, 如P0、I0、Pkn、ekt、ek75（120℃）、ek75℃、Zk。
6．3可自動對電壓幅度、波形及溫度進行校正。
6．4可按鍵設定電壓、電流互感器比率, 直接顯示初級測量值。
6．5可設置試驗日期、變壓器出廠編號, 并可斷電鎖存。
6．6可測量低功率因數范圍的功率。
6．7配有打印接口和串行RS232計算機接口, 打印格式按照標準記錄(漢字)格式要求。6．8抗干擾性能強, 有過載報警指示功能, 并且有可靠的過壓,過流保護，適用于現場校驗環境下工作。
6．9技術參數
7、直流電阻測試儀功能特點及技術參數：
7．1采用高速16位A/D轉換器，測量數據穩定，重復性好。
7．2自動程控電流源技術，電流源共設1000個電流檔位，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍和z佳的測量狀態,無須手動切換電流換檔。
7．3高度智能化設計，功能設置巧妙先進，可自動判斷測試線虛接、斷線等故障。
7．4保護功能完善，能可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。
7．5可顯示測量電流和測量時間。
7．6智能化功率管理技術，可有效減輕儀器內部發熱。
7．7可儲存120次測量數據，掉電不丟失。
7．8全部漢字菜單及操作提示，直觀方便。
7．9工作電源：AC220V±10%
7．10 電阻、電壓、測量準確度：0.1%
7．11電流z大輸出0～10A
7．12電阻測量范圍：1mΩ～2000Ω，z小顯示分辯率1uΩ
8、變比測試儀功能特點及技術參數：
8．1可測量1～12各種組別變壓器，由內部軟件控制測量，外部操作簡單。
8．2具有分接測試功能，應用方便。
8．3 高低壓隔離，可測量自耦變壓器。
8．4 自動保護系統完整，避免儀器損壞。
8．5 能自動記錄數據，斷電數據不丟失。
8．6 工作電源：AC220V±10% 50Hz
8．7 變比測試范圍：1 ~ 5000
8．8 誤差分辨率：0.01%
8．10 準確度：0.05%(變比K=2000—5000時，精度為0.1%)
8．11 外形尺寸：420×280×220（mm）
8．12 重 量： 8kg
9、工頻耐壓控制臺功能特點及技術參數：
9．1 工頻耐壓控制臺組合在綜合測試臺上具有結構緊湊、功能齊全、使用方便等特點。
9．2 工頻耐壓控制臺設有過壓保護、過流保護、零位保護、時間保護及報警等功能。
9．3 工頻耐壓控制臺采用感應調壓器（外接）、具有波形穩定、電壓平穩升壓等。
9．4 工頻耐壓控制臺升壓速度每秒為3KV~5KV。
9．5 工頻耐壓控制臺具有自動升壓、自動計時、自動降壓、自動報警等功能。
9．6 工作電源：AC380V±10% 50Hz
9．7 輸出容量：30KVA
9．8 輸出電流：75A
9．9 輸出電壓：0 ~450V
9．10 儀表表頭：100KV/100V
9．11 表頭精度：1.5%
9．12 升壓方式：電動
10、感應耐壓控制臺功能特點及技術參數：
10．1感應耐壓控制臺組合在綜合測試臺上具有結構緊湊、功能齊全、使用方便等特點。
10．2 感應耐壓控制臺設有過壓保護、過流保護、零位保護、時間保護及報警等功能。
10．3 感應耐壓控制臺采用感應調壓器（外接）、具有波形穩定、電壓平穩升壓等。
10．4 感應耐壓控制臺升壓速度每秒為15V~20V。
10．5 感應耐壓控制臺具有自動升壓、自動計時、自動降壓、自動報警等功能
10．6 工作電源：AC380V±10% 50Hz
10．7 輸出容量：30KVA
10．8 輸出電流：22A
10．9 輸出電壓：0~800V
10．10 頻率范圍：0~250Hz
10．11 儀表表頭：數顯
10．12 表頭精度：0.5%
