一、簡介

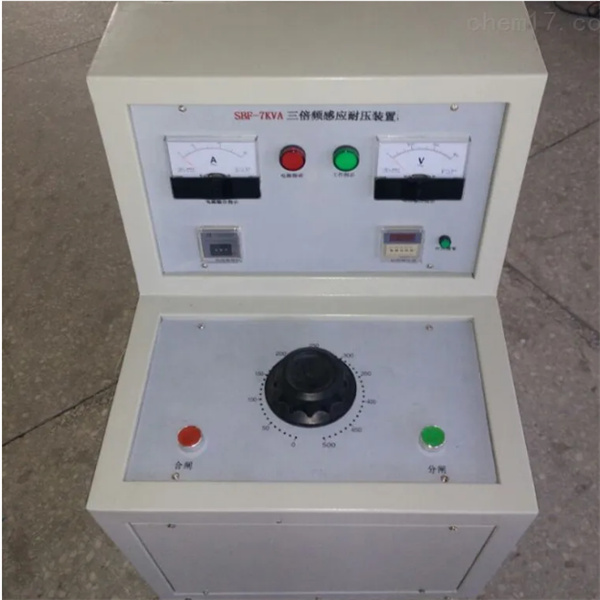

SBP系列三倍頻高壓發生器是根據標準《GB311-61》和原水電部1985年1月發布的《電氣設備預防性試驗規程》，為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。
變壓器和互感器的感應耐壓試驗是保證變壓器質量符合標準的一項重要試驗。變壓器繞組的匝間、層間、段間及相間絕緣的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目�；诳v絕緣試驗中的特殊性，需要通過施加倍頻電源裝置，以提高繞組間絕緣的試驗電壓，從而達到耐壓試驗的。
三倍頻高壓發生器是為滿足上述要求，經過廣大用戶使用證明：其操作簡單、性能可靠、能較好滿足變壓器、互感器感應耐壓試驗的需要。
二、技術特征
三倍頻發生器采用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口接成三角形的次級繞組中的基波電勢（正序向量）的向量和為0，而開口兩端應出同相的150Hz三次諧波（零序）。
三、原理
三倍頻電源發生器是利用磁路的飽和特性，取出諧波中分量三次諧波電壓，作為發生器的電源，對感應線圈式的電氣作匝間、段間、層間的倍頻、倍壓試驗；以考核線圈的絕緣強度、耐壓水平。
四、參數
1、額定容量：5-100kVA;輸入三相380V、50Hz正弦波
2、輸出0-300V、0-500V、0-1000V（特殊電壓定做），150Hz，
3、波形失真≤5%
4、容量：3-150kVA
5、空載運行時間：≤5分鐘
6、負載運行時間：40-60秒
7、采用了三相五柱式結構，工藝簡單，并減小了變壓器本體內部阻抗及漏磁損耗，提高了發生器的效率。
8、重量、體積均小于傳統的三個單相變壓器組，并配有相應容量的控制箱，現場使用方便。
9、可作為變壓器及相應容量電器作感應耐壓試驗或作短時運行的150Hz電源用。 |
