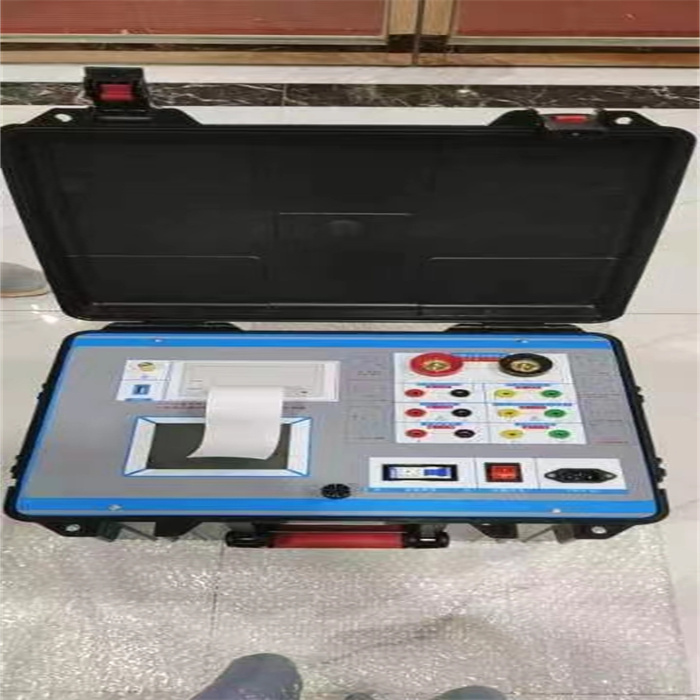

HTHGY-B型互感器測試儀主要用于檢測各種保護類電容式或電磁式電壓互感器的勵磁特性、變比、極性、退磁等項目。為滿足CVT檢測需要，單機輸出電壓高達10KV。實驗時僅需設定測試電壓，設備便能夠快速自動檢測變比、極性判別和勵磁特性等，操作簡單，無需培訓。支持?jǐn)?shù)據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.，進行編輯保存或打印。操作簡單方便，提高工作效率，
互感器測試儀HTHGY-B支持檢測CT和PT
• 滿足 GB1207、GB1208等規程要求.
• 無需外接其它輔助設備，單機即可完成所有檢測項目.
• 自帶微型快速打印機、可直接現場打印測試結果.
• 操作簡便，帶有智能提示，使用戶更易上手操作。.
• 大屏幕液晶，圖形化顯示接口.
• 按規程自動給出CT/PT（勵磁）拐點值.
• 自動給出5%和10%誤差曲線.
• 可保存3000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
• 小巧輕便≤22Kg，非常利于現場測試.
二．全功能互感器特性測試儀測試功能：（見表1）
CT（保護類、計量類）
PT
• 伏安特性（勵磁特性）曲線
• 伏安特性（勵磁特性）曲線
• 自動給出拐點值
• 自動給出拐點值
• 自動給出5%和10%的誤差曲線
• 變比測量
• 變比測量
• 極性判斷
• 比差測量
• 比差測量
• 相位（角差）測量
• 相位（角差）測量
• 極性判斷
• 交流耐壓測試
• 一次通流測試
• 二次負荷測試
• 交流耐壓測試
• 二次繞組測試
• 二次負荷測試
• 鐵心退磁
•二次繞組測試
• 鐵心退磁
表1
五. 測試儀主要技術參數： （見表2）
項 目
參 數
工作電源
AC220V±10% 、50Hz
設備輸出
0～1000Vrms， 5Arms（電流大設置值20A）
大電流輸出
0～600A
勵磁精度
≤0.5%（0.2%*讀數+0.3%*量程）
二次繞組
電阻測量
范圍
0.01～50Ω
精度
≤0.5%（0.2%*讀數+0.3%*量程）
二次實際
負荷測量
范圍
5～500VA
精度
≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA
相位測量
（角差）
精度
4min
分辨率
0.1min
比差
精度
0.05%
CT
變比測量
范圍
≤25000A/5A（5000A/1A）
精度
≤0.5%
PT
變比測量
范圍
≤500KV
精度
≤0.5%
工作環境
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
尺寸、重量
尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg |
