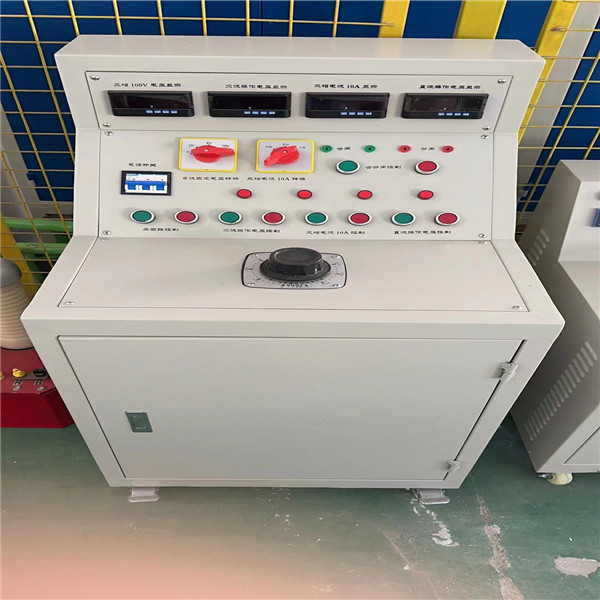

HTTS-II高低壓開關柜通電試驗臺是用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。是高低壓開關柜生產廠家必備設備之一。
特點：集成多種交、直流電源，便于對開關柜的檢測，大大提高工作效率。
高低壓開關柜通電試驗臺裝置性能特點
1.讀數直觀：本儀器采用數字式表頭可直接顯示電流、電壓.功率因數的測試值，便于試驗觀察及記錄。
2.測量準確：具有較高的測量精度，測試值準確。
3.準確的保護功能：每路都有空氣開關作為保護。
4.攜帶方便：體積小、重量輕，體積只有同類產品的30%～70%，攜帶十分方便。
高低壓開關柜通電試驗臺使用方法
1、將“AC380V電源輸入”接入到三相四線電網中，將地線接入大地網中，決不可將地線接入到零線或是接入到其他設備的外殼上，這樣將會給之后的測試工作帶來很大的危險，眾所周知，在設備發生故障或設備外殼帶電后，操作人員若接觸帶電體如同接入380V電網，若接地不良或沒有接地，將會失去對操作人員的保護，使操作人員如同接入到380V電網一樣危險，會對操作人員造成很大的傷害，嚴重的會造成人員死亡。所以在使用之前一定要檢查接地線是否接觸良好，接入的地網是否是真正的與大地相連。為了您的安全，請嚴格按照要求操作。
2、在接入AC380V電源時，應先切斷電源，待線接好后再合上電源，同時要注意，接線時，雙手一定不能碰導線的金屬部分，這樣會造成觸電。正確的做法是先切斷總電源，保證導線不帶電的情況下將導線與電源可靠的連接，連接完后人員均不要再碰導線，更不要接觸沒有絕緣的金屬部分。
3、根據開關柜不同的種類，將開關柜中的各合閘，分閘或者是各種需要電源的裝置用導線與開關柜通電試驗臺相連，連接完后再合上總電源開關，同時合上相應的交流或直流或是電流輸出開關，調節調壓器手柄，輸出電壓就慢慢上升，達到需要后停止上升，開始對待出廠的開關柜做各種測試。具體這樣描述，如果要產生三相交流250V，則按如下步驟進行：
1)合上總電源開關，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下交流操作電壓控制的合閘，此時交流操作電壓控制的合閘燈亮，此時后出線板中的交流操作電壓就有輸出電壓了，如需要電壓為250V，只要調節調壓器，使電壓為250V即可。
2)如果要輸出三相10A的電流，操作方法如下：
3)先將通電試驗臺上的線與開關柜的電流互感器二次側的線相連，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下三相電流控制的合閘按鈕，此時三相電流控制的合閘燈亮，此時后出線板中的三相電流就有電流輸出了，如需要電流為10A，只要調節調壓器，使輸出電流為10A即可。
4)另外兩個通道操作方法相同。
4、后出線板上的固定輸出是指輸出電壓為固定值，只要輸入電壓不變，輸出電壓就不會改變。
5、設備內部有三個保險，若插上總電源后，電壓表無顯示或出現過載的情況后均可能是保險燒壞，只要換上相同規格的即可。但如果更換過大的保險是很危險的，這會造成設備的損壞。。
6、試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。
安全技術操作規程：
一、在全部和部分帶電的盤上進行工作,應將檢修設備與運行設備以明顯標志。
二、再保護盤上進行鉆孔等振動較大的工作時,應采取防止運行中設備掉閘的措施。
三、所有電流互感器和電壓互感器的二次繞組應有久性的,可靠的保護接地。
四、再運行的電流互感器二次回路上工作時,應采取下列安全措施：
1、嚴禁將電流回路斷開;
2、為了可靠的將電流互感器二次線圈短路,必須使用短路片和短路線;
3、禁止在電流互感器與短路端子之間的回路和導線上進行任何工作;
4、工作時應有專人監護,使用絕緣工具站在絕緣墊上,并不得將回路中的久接地斷開。
五、在運行中的電壓互感器二次回路上工作時,應采取下列安全措施:
1、嚴格防止短路或接地;
2、應使用絕緣工具,帶絕緣于套,必要時在工作前停用有關繼電保護裝置;
3、接臨時負載時,必須裝有專用的開關和熔斷器;
4、二次回路邊電實驗時,為防止由二次側向一次側反變壓,除將二次回路斷開外,還應取下一次烙斷器;
5、二次回路通電或耐壓實驗前,應通知值班人員和有關人員并派人看管現場,檢查回路,確認無人工作后方可加壓。
6、檢查斷電保護和二次回路的工作人員,未經值班員許可,不準進行任何倒閘操作。 |
