一、概述
1.主機
主機有大夾具（紅、黑）兩個，紅（黑）夾具的接線端均固定在面板的后方，以方便開關的控制。
2.用途

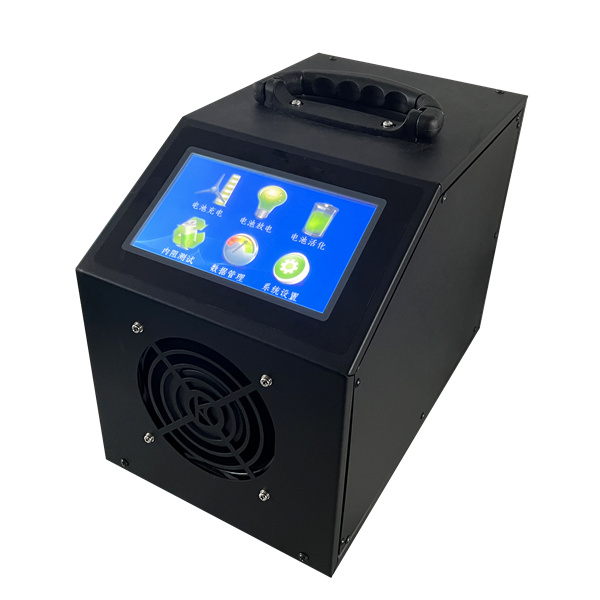

GDXH-80蓄電池單體活化儀（以下簡稱蓄電池活化儀），是一款多功能型蓄電池維護維修檢測的設備，是對蓄電池進行日常維護不可缺少的好幫手。設備體積小，方便移動操作。在電力、金融、通信、軍隊、汽車、地鐵、大型工廠等行業有著廣泛的應用。
每年電池早期衰退導致的性能下降和劣化，使得大批量的電池報廢，帶來很大的經濟損失，同時也帶來了嚴重的環境污染。因此電池的修復與活化和電池的再利用一直是一個熱點話題，尤其近年受到了國家相關部門的高度重視。
眾所周知，在各行各業里，對于電源安全要求較高的系統，都配有后備電源、UPS等，而蓄電池就是其中核心部分。這些蓄電池有很大一部分是成組使用，任何單節電池的老化落后，都會嚴重影響到整組電池的性能，并很快會使得整組電池中其他單體變壞，進而引起整組電池提前退出運行。就是作為單體使用的汽車電池，大部分僅僅因為不能正常啟動汽車就全部被報廢。實際上，對于落后或者變壞的蓄電池進行活化處理后，大部分都可以有效地重新激活電池，延長使用壽命，在蓄電池日常維護中有著很好的現實意義。
活化儀不僅有對蓄電池進行的可編程充電/放電循環激活作用，還有以下幾種獨立的使用方式：電池充電，電池放電。所有充放電都是可編程的。充電自動按照三段式過程充電。這些功能完全滿足了日常對于蓄電池維護的主要需求。
本設備可以在線或者離線使用，同時兼容2V，6V，12V電池。
二、功能
2.1電池充電
可編程對單體電池進行充電，編程內容包括：電池編號，電池類型選擇，充電電流，充電時間，電池電壓上限設置；
充電方式：自動對蓄電池按照編程值進行三段式充電：恒流—恒壓—浮充；
當滿足充電時間或是充電完成都會停止充電，顯示充電完畢。
恒流充電時，電流以I10進行充電，當電壓超過限壓時轉化為恒壓充電，當電流小于0.1I10時轉化為浮充，曲線圖如下圖所示：
圖1. 三段式充電全過程
實時顯示充電動態過程信息；
溫度監測，超出設定值自動啟動風扇進行散熱；
2.2電池放電
可編程對單體電池放電，編程內容包括：電池編號，電池類型選擇，放電電流，放電時間，電池電壓下限設置；
放電方式：恒流放電，低于限壓或是放電時間到時停止放電，顯示放電完畢；
實時顯示放電動態過程信息；
溫度檢測，超出設定值自動啟動風扇進行散熱；
2.3電池活化
可編程對單體電池進行活化，編程內容包括：電池編號，電池類型選擇，充電限壓（上限），放電限壓（下限），充放電循環次數，每個循環的充電電流，充電時間，放電時間，放電電流，脈沖修復選擇；
活化方式：逐個循環按照編程值執行，放電完畢以低于限壓或是放電設定時間到為準，充電完畢以充電設定時間到或是充電完畢為準，；
實時顯示活化動態過程信息；
溫度監測，超出設定值自動啟動風扇進行散熱；
三、特點
1）蓄電池日常維護功能齊全；
2）體積小方便轉移；
3）溫度監測，超出設定值自動啟動風扇進行散熱；
4）三段式充電，以確保不會過充；
5）可選擇式的脈沖修復充電方式，對因硫化而導致的落后電池修復作用明顯；
6）限壓/限流保護，保證不會過放或是過充；
7）智能極性反接保護；
8）模塊化設計，方便維護；
9）用戶界面好，大屏幕LCD，簡體中文菜單式操作，人機界面豐富；
四、工作原理
活化儀的工作原理：電源中廣泛使用的鉛酸蓄電池和免維護電池的所謂失效和容量衰減，都直接表現為內阻增大、端電壓升高、使用性能明顯下降等。影響蓄電池的內在質量主要表現在蓄電池硫化，造成硫化的兩個重要因素：一是極化電壓，二是記憶效應，其中極化電壓是在充電過程中，電荷堆積于蓄電池電極上而產生的反向，實際上表現為蓄電池內阻的增大。消除極化電壓的有效方法，是采用負極性脈沖在蓄電池兩端瞬間放掉電極上堆積的反極性電荷。記憶效應則可通過多次充放電來消除。落后蓄電池的活化是采用模糊數學控制理論，完全模擬蓄電池自身的充放電特性導出的多級充放電算法。模擬的結果完全再現每塊蓄電池的自身充放電特征，達到激活落后電池提升其容量的目的，硫酸鹽結晶被離子化，并作為一種活性材料不斷地溶解在電解液中，降低蓄電池的內阻，穩定充電電壓。經過活化激活后可恢復和提升電池的實際容量。
五、技術指標
蓄電池活化儀技術指標如表1：
電氣特征 智能蓄電池活化儀 分辨率 穩流/壓精度
充電電流 1-100A（2V模式）、
1-30A（6V模式）、
1-30A（12V模式） 0.01A 優于1.0%
放電電流 1-100A（2V模式）、
1-30A（6V模式）、
1-30A（12V模式） 0.01A 優于1.0%
充、放電總電壓 1.5V-2.6V（2V模式）、
4.5V-9.0V（6V模式）、
9.0-16V ( 12V 模式） 0.001V（2V模式）
0.01V（6V、12V模式） ≤0.5%
溫度測量范圍 -10℃~55℃ 0.001℃ 0.1℃
脈沖周期 15秒
供電電源 AC220±10%
體積 30*42.5*20cm
重量 15kg
使用環境 0℃~50℃ 5%~90%RH 室內
顯示方式 480*800 LCD
通信接口 可根據客戶要求定做（RS232通信和USB通信）
攜帶方式 便攜手提
散熱方式 強風制冷 |
