一、 概述:

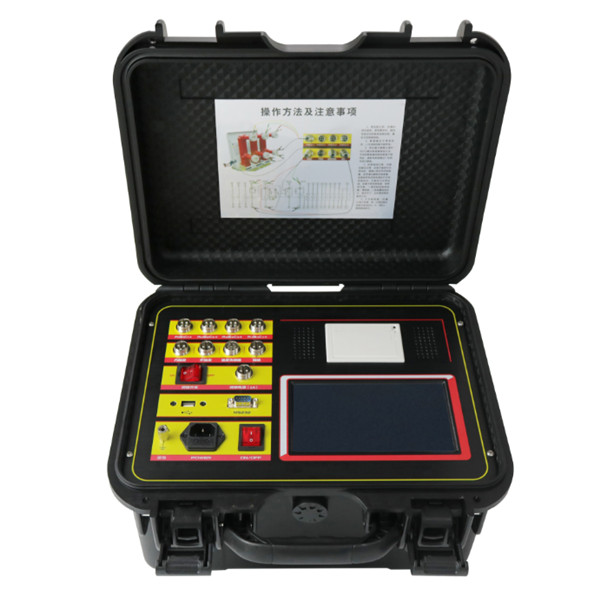

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。GKC-F型高壓開關測試儀即（高壓開關機械特性測試儀）是依據新的《高壓交流斷路器》GB1984-2014為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2017為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
二、儀器特點：
⑴、適用于國內外生產的SF6開關、GIS組合電器、真空開關、油開關、真空接觸器、特種斷路器（列車斷路器）。同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。斷路器動作一次，得到時間、彈跳次數及時間、速度、線圈電流及線圈電阻等數據及波形。具有儲能、自動和手動低跳試驗、斷路器壽命試驗以及閉鎖電源等功能。配有高速熱敏打印機，方便現場打印測試數據。
⑵、7寸彩色高亮屏（亮度可調節），太陽底下操作也清晰可見。菜單式操作，快速測試界面，一鍵操作，支持中英文輸入。12路斷口狀態中文顯示，時間、行程、速度及波形同屏顯示，無需翻頁查看數據。分析指定段平均速度，并在行程曲線標出，方便查看。內置21種常規類型斷路器速度定義，只需選擇開關類型，一鍵測量。
⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷�？商峁〥C20～270V可調電源，電流20A。具有短路保護功能，如發生短路現象，1ms停止電壓電流輸出，發出滴滴報警聲響，提示操作人員檢查線路。獨特的雙回路電源設計，如合閘或分閘控制回路中的一路損壞，用另一路也可測試合閘和分閘。
⑷、配備直線傳感器、旋轉傳感器，配專用固定多功能接頭，安裝極為方便，簡捷。直線傳感器30-1000mm長度任意設置，只需配傳感器即可，儀器不需要返廠更改程序。
⑸、主機可存儲100組現試驗數據，機內實時時鐘，便于存檔。
⑹、配備U盤接口及R232接口，數據保存到U盤，上傳到計算機進行分析、保存、打印，R232接口可連接電腦聯機操作（選配功能）。
⑺、內部抗干擾電路可滿足500KV變電站內可靠使用。
三、主要技術參數：
1．時間測量：
12路 固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期之差（1～99ms）
合閘（分閘）彈跳時間（彈跳次數）
內觸發測試范圍：1ms～10000ms，分辨率：0.01ms,
外觸發測試范圍：1ms～10000ms，
999ms以?xún)?nèi)分辨率：0.01ms,1000-9999ms分辨率：0.1ms,10000ms以上分辨率：1ms。
在200ms以?xún)?nèi)準確率：0.05%±0.1ms
2．速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
3. 測速范圍：0.1mm傳感器 0.01～20.00m/s，
345°角度傳感器 1周波/ 0.05°
4．行程測量：動觸頭行程（行程）
接觸行程（開距）
超行程
過沖行程或反彈行程
5.測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。
可選配100-1000mm任意長度的直線傳感器。
旋轉傳感器：345о旋轉傳感器，測量范圍：0-1000mm，分辨率:0.1о。
6. 電流電阻范圍：最大電流30A,分辨率：0.01A，電阻1000Ω，分辨率：0.01Ω。
7．儀器電源 ：AC 220V ± 10%；50Hz ± 10%
8．直流電源輸出:DC20～270V連續可調，DC220V≤ 20A(短時)。功率：4000W。
9. 外觸發觸發電壓：AC/DC10-300V，電流≤120A
10.隔離開關或儲能到位斷路器測量范圍：
⑴、電壓輸出：DC20～270V（可調）；
⑵、電源輸出時間：0.01-10秒（可設置）；
⑶、斷口信號最大采集時間為10秒；
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
11．主機體積：360×260×170mm
12．使用環境： -20℃~+50℃
13．相對濕度：≤90% |
