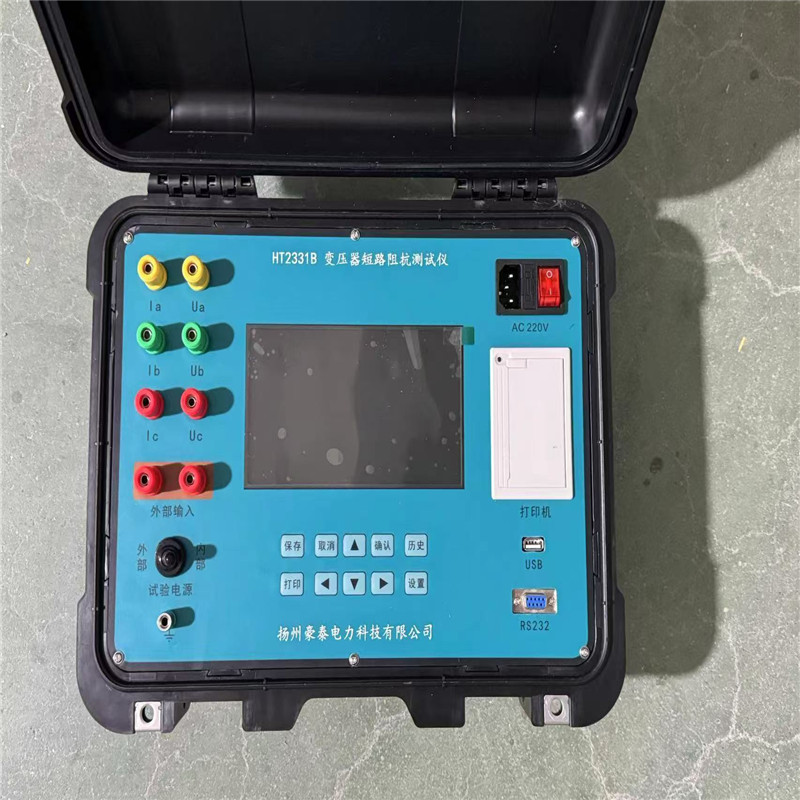

一、HT2331B變壓器短路阻抗測試儀產品概述 短路阻抗是變壓器的重要參數,短路阻抗法是判斷繞組變形的傳統方法,根據GB1094.5-2003和IEC60076-5:2000規定,短路電抗的變化量是判斷變壓器繞組有無變形的唯一判據。
二、變壓器短路阻抗測試儀功能特點 可測量變壓器短路阻抗、短路電抗、三相阻抗電壓等; 可顯示每次測試的電壓、電流、功率、頻率等參數; 僅使用單相AC220V交流電源即可完成測量; 測試電源可選擇內部電源和外部電源,內部電源即儀器工作電源,外部電源可由調壓器輸入 接線操作簡單方便,一次接線,一次啟動可自動完成三相測量,直接顯示測量結果; 自動頻率校正,可消除頻率波動造成的誤差; 可儲存上千次測量結果,本儀器內置不掉電存儲器,可長期保存測量數據; 大屏幕液晶顯示,全部漢字菜單及操作提示,直觀方便; 熱敏打印機輸出功能,速度快、噪聲; 不掉電日歷、時鐘功能。
三、技術參數 測量范圍 電壓:20V~450V 電流:0.5A~10A 準 確 度 電壓、電流、阻抗:0.2級 阻抗:0.5級 功率:0.5級(cosφ>0.1) 外形尺寸 360mm×245mm×250mm 儀器重量 6.5kg
四、HT2331B變壓器短路阻抗測試儀使用條件 環境溫度 -10℃~50℃ 環境濕度 ≤85%RH 工作電源 AC220V±10% 電源頻率 50±1Hz
|
